Oto instrukcje, jak podłączyć inwerter do Wi-Fi, aby móc ponownie monitorować produkcję w aplikacji.
OBS: Jeśli moduł rejestratora danych działał wcześniej, przejdź od razu do kroku 4 w celu rekonfiguracji.
Postępuj zgodnie z poniższą instrukcją. Możesz również obejrzeć ten film lub ten film w celu uzyskania dodatkowej pomocy.
Krok 1 - montaż
- Odkręć pokrywę portu USB pod inwerterem.
- Obróć śrubę blokującą moduł rejestratora danych tak, aby trójkąt był z przodu.

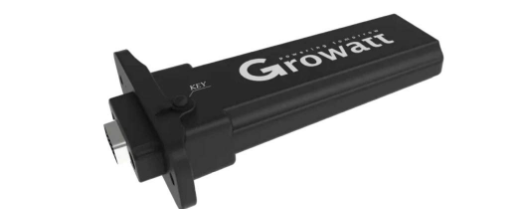

- Włóż moduł rejestratora danych do portu USB i dokręć śrubę blokującą moduł.
Krok 2 - Włącz inwerter i sprawdź status modułu rejestratora danych

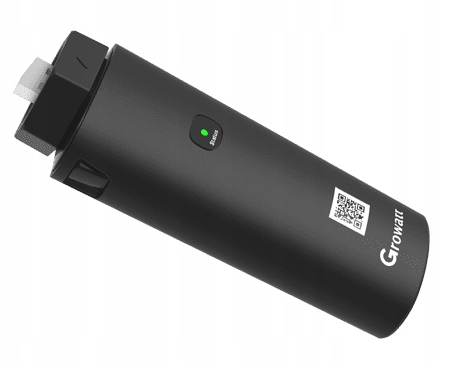

Po zainstalowaniu modułu ShineWifi-X, włącz inwerter, jeśli jeszcze nie jest włączony. Należy pamiętać, że konfiguracja modułu rejestratora danych może być przeprowadzona tylko w dzień, gdy panele produkują wystarczająco dużo energii, aby spełnić wymagania inwertera co do napięcia rozruchowego.
Jeśli dioda LED miga na czerwono, oznacza to, że komunikacja z modułem rejestratora danych jest normalna.
Status diody LED z oznaczeniem
- Wszystkie trzy diody LED są wyłączone: Moduł ShineWifi-X nie jest poprawnie zamontowany w porcie USB.
- Tylko czerwona dioda LED miga: Komunikacja między modułem ShineWifi-X a inwerterem jest OK.
- Tylko zielona dioda LED miga: Komunikacja między modułem ShineWifi-X, inwerterem i routerem jest OK.
- Tylko niebieska dioda LED miga: Komunikacja między modułem ShineWifi-X, inwerterem, routerem i serwerem Shine jest OK.
Krok 3 - Rejestracja i dodawanie urządzenia
Zeskanuj poniższy kod QR, jeśli jeszcze nie pobrałeś aplikacji ShinePhone.
1. Podłącz swój telefon komórkowy do sieci Wi-Fi, którą chcesz użyć do połączenia.
i. Zwróć uwagę, że sieć musi działać na częstotliwości 2,4 GHz. Jeśli masz tylko sieć 5 GHz, często można utworzyć sieć dla gości na routerze, która działa na częstotliwości 2,4 GHz.
ii. Nazwa sieci nie może zawierać znaków specjalnych.
iii. Z bezpieczeństwa korzystaj z sieci zabezpieczonej hasłem.
iv. Moduł rejestratora danych nie obsługuje otwartych sieci z drugą weryfikacją.
v. Moduł rejestratora danych nie obsługuje sieci mostkowych.
2.
i. Otwórz aplikację ShinePhone i naciśnij 'Register'.
ii. Wypełnij informacje. W polu 'Kod instalatora' możesz użyć AYWS9.
iii. Zeskanuj moduł rejestratora danych.

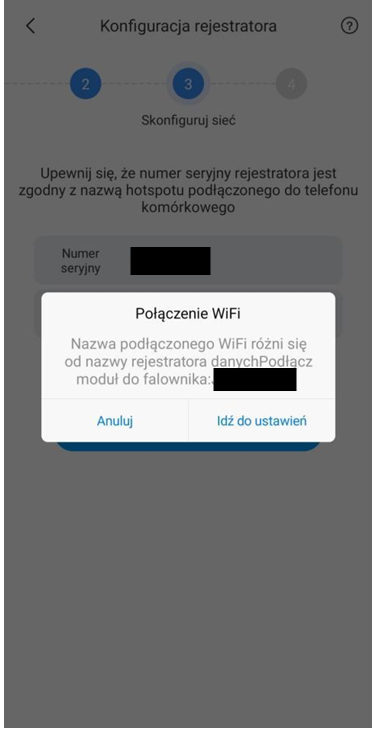

iv. Wybierz metodę 1: 2.4 GHz (jeśli masz wybór między 'standard' i 'hotspot', wybierz 'hotspot mode').

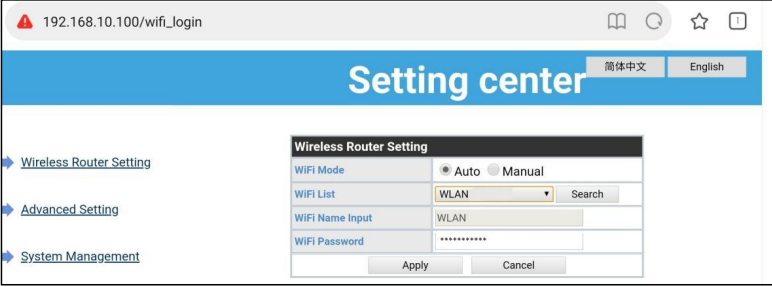

v. Wybierz sieć, którą chcesz użyć, i wprowadź hasło.
Krok 4 - Zresetuj ShineWifi-X do ustawień fabrycznych
- Jeśli zmieniłeś hasło do sieci lub zmieniłeś router, musisz zresetować moduł rejestratora danych do ustawień fabrycznych i przekonfigurować go. Naciśnij i przytrzymaj przycisk pod modułem rejestratora danych przez 6 sekund, aż wszystkie 3 diody LED zaczną migać.
- Otwórz aplikację ShinePhone

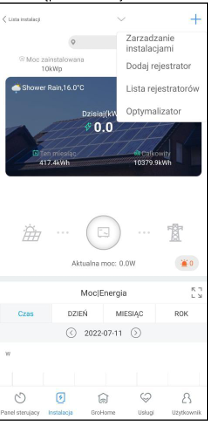

- Naciśnij '+' w prawym górnym rogu aplikacji, a następnie wybierz odpowiedni moduł rejestratora danych, aby rozpocząć proces rekonfiguracji.
Rozwiązywanie problemów
- Wszystkie 3 diody LED są wyłączone: ShineWifi-X nie może znaleźć inwertera przez port USB.
- Spróbuj wyjąć moduł rejestratora danych, a następnie ponownie go podłączyć do portu USB.
- Czerwona dioda LED migocze po konfiguracji: ShineWifi-X nie może połączyć się z routerem.
- Sprawdź, czy nazwa sieci nie zawiera znaków specjalnych.
- Sprawdź, czy sieć działa na częstotliwości 2,4 GHz, a nie na 5 GHz lub hybrydowej.
- Sprawdź, czy wybrałeś właściwą sieć i wprowadziłeś prawidłowe hasło.
- Zielona dioda LED migocze po konfiguracji: ShineWifi-X jest już podłączony do routera, ale nie jest podłączony do serwera Growatt.
- Sprawdź, czy router jest podłączony do Internetu.
- Sprawdź, czy zapora ogniowa routera zezwala na połączenie z portem 5279 i 5280.
- Niebieska dioda LED migocze po konfiguracji: Komunikacja między ShineWifi-X, inwerterem, routerem i serwerem jest OK.
- Normalna operacja
- Czerwona dioda LED świeci ciągle: Błąd urządzenia ShineWifi-X.
- Musisz wymienić moduł rejestratora danych na nowy.
- Zielona dioda LED świeci ciągle: Nie można połączyć się z routerem.
- Sprawdź, czy hasło do Wi-Fi jest wpisane poprawnie. Jeśli nie, spróbuj skonfigurować ponownie.
- Niebieska dioda LED świeci ciągle: ShineWifi-X jest w trybie punktu dostępowego (AP).
- "Tryb debugowania, naciśnij przycisk pod modułem rejestratora danych, aby zakończyć.
